Costruzione di strutture per un Diorama Dinamico di contenute dimensioni

DEPOSITO LOCOMOTIVE (2 Posti) con locali per personale di servizio FS



Come costruire le finestre di forma classica (FS) :



Scuola creazione cad 3d ...



Indispensabili i piani costruttivi quotati o perlomeno la certezza che il disegno sia perfettamente in scala



Aprite il vostro editor 3d , cad editor :

Chi sia sprovvisto dell'editor può reperirlo al link di questa mia pagina : EDITOR



CREAZIONE FINESTRONI



Iniziamo a creare le due finestre basse e le loro aperture create da sottrazione di parti estruse dal piano estruso che crea la base della nostra finestre :

(Creare un rettangolo per formare la base della finestra e tutti gli altri rettangoli che creeranno le aperture )





INIZIAMO :

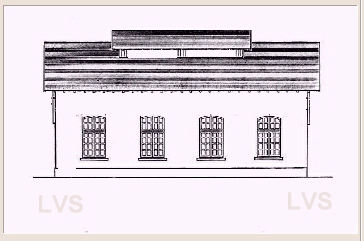

Per prima cosa nell'editor caricate l'immagine del disegno in scala di ciò che desiderate costruire (Quasi tutti gli editor 3d permettono questa manovra)





L'immagine di sfondo può essere inserita nell'editor ed essere tolta - Questa importante prerogativa ci permette di lavorare senza che disegni , magari rovinati , creino confusione durante il nostro lavoro

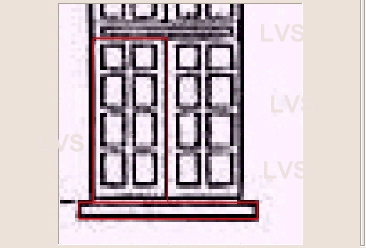

Iniziamo a creare la base della nostra finestra , creando un rettangolo in misura sul disegno di sfondo che verrà in seguito estruso

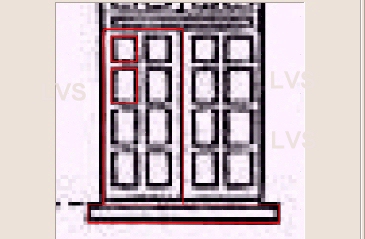

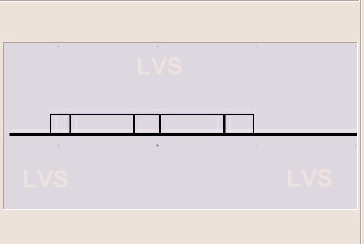

Allo stesso modo dovremo creare le parti che in seguito andranno tolte , sottratte , dalla struttura della finestra creando le varie aperture

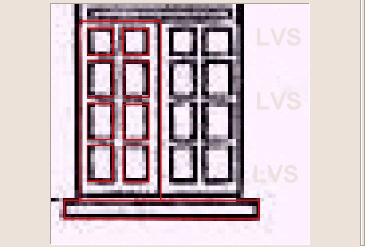

Avanti così per tutte le aperture

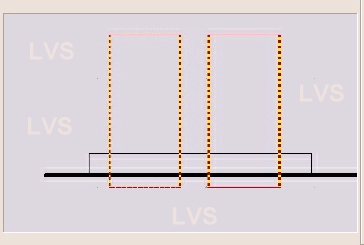

A questo punto dovremo ESTRUDERE il piano della finestra e in secondo tempo tutte le parti che dovranno essere prima estruse e poi sottratte alla base della finestra creando le aperture - L'estrusione di ciò che creerà le aperture dovrà essere eccedente e passante al pezzo di base già estruso (la base della mnostra finestra)

La sottrazione delle estrusioni create creerà i fori sagomati passanti nel blocco della nostra finestra ottenendo l'effetto visionabile nell'immagine seguente

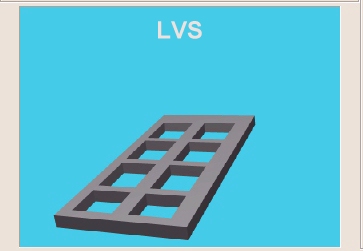

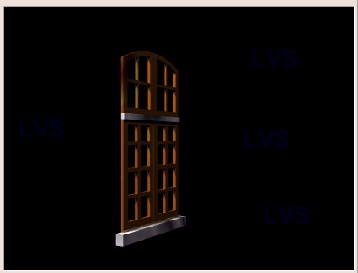

Alla vista di rendering sarà possibile evidenziare quanto creato

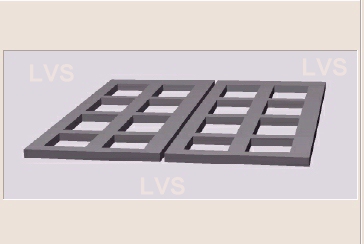

Per due finestre , sarà sufficente copiare quanto creato e incollare il pezzo ottenendone 2 . Un altro metodo , per finestre speculari , sarà quello di creare il secondo pezzo con il comando

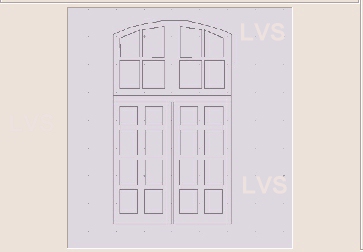

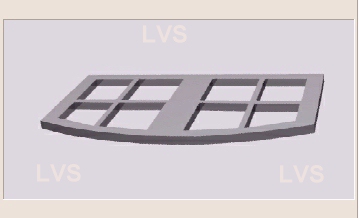

Ora dovremo creare la parte superiore adottando gli stessi metodi sinora utilizzati , ma usando polilinee (consentono di creare rette legate tra loro) e archi per ottenere la parte alta rimanente

Tenete presente che una volta creato il particolare qui sotto misurerà circa 1,7 cm. x 0,5 cm.

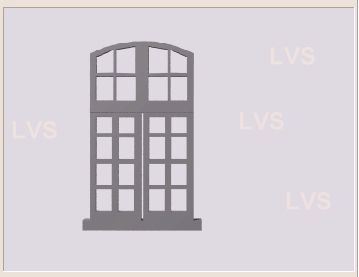

Giunti a questo punto avrete i "Modelli Master" per creare tutte le finestre di questo tipo - Se qualcuno non riuscisse trova qui di seguito i files pronti per la stampa 3D

DOWNLOAD stl , o gcode ( pronti per stampante 3d) :

ANTE INFERIORI ....................................... ( Solo Iscritti )

ANTE SUPERIORI ....................................... ( Solo Iscritti )

METRICO ....................................... ( Solo Iscritti )
